干式自動噴水系統工作原理與濕式基本相同，只是在灑水噴頭破裂后首先噴灑的是不能滅火的氣體。

　　為了能夠讓灑水噴頭快速出水，引入了水充滿管道時間不超過1分鐘這樣的限制。

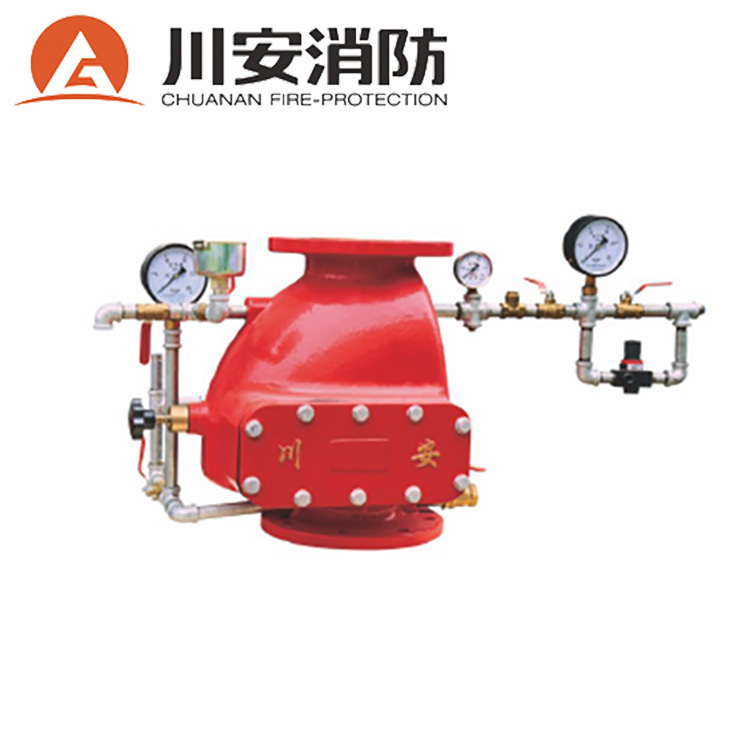

　　干式自動噴水系統使用干式報警閥，閥體內同樣擁有閥瓣，供氣一側的閥瓣面積比供水一側閥瓣面積要大很多。

　　1) 外觀質量 干式報警閥應標志清晰，表面平整光潔，無加工缺陷及碰傷劃痕，涂層均勻，色澤美觀。 2) 規格 干式報警閥進出口公稱直徑為50mm,65mm,80mm,100mm,125mm,150mm,200mm,250mm.閥座圈處的直徑可以小于公稱直徑。 額定工作壓力 干式報警閥的額定工作壓力應不低于1.2MPa。 干式報警閥與工作壓力等級較低的設備配裝使用時，允許將閥的進出口接頭按承受較低壓力等級加工，但在閥上必須對額定工作壓力做相應的標記。 材料的耐腐蝕性能 閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制成，閥座材料的耐腐蝕性能應不低于青銅。 要求轉動或滑動的零件應采用青銅、鎳銅合金、黃銅、奧氏體不銹鋼等耐腐蝕材料制成。若用耐腐蝕性能差的材料制造時，應在相對運動處加入上述耐腐蝕材料制造的襯套件。 閥體和閥蓋 閥體上應設有泄水口，泄水口公稱直徑最小為20mm, 在閥體的閥瓣組件的供水側，應設有在不開啟閥門的情況下檢驗報警裝置的設施。 閥體強度 裝配好的干式報警閥，閥瓣組件處于開啟位置，應能承受4倍額定工作壓力( 但不得小于4.8MPa)的靜水壓，保持5min不損壞。 耐火性能 使用熔點低于800℃的金屬材料或非金屬材料制造的閥體和閥蓋時，充滿水的干式報警閥應能承受800℃耐火試驗15min，試驗后閥瓣組件應能自由開啟，閥體應能承受2倍額定工作壓力的靜水壓，保持2min，無永久變形或損壞。

　　主要是因為系統側注入的是有壓氣體，而系統的管道和閥體等不能像承受高壓水那樣，承受很高壓力的氣體，否則會引起接口處漏氣和破裂。這也是干式報警閥體需要注入水封以及管道氣壓強度試驗時，試驗壓力僅為0.28Mpa的原因。

　　因此系統側注入的氣體壓力要小(0.03-0.05MPa之間)這就需要大很多的閥瓣面積來與供水側達到壓強相等(供水側的面積要小很多)。

　　干式自動噴水滅火系統,干式系統是由濕式系統發展而來的，平時管網內充滿壓縮空氣或氮氣，因此適用于環境溫度低于4℃或高于70℃的場所。系統由閉式噴頭、管道系統、充氣設備、干式報警閥、報警裝置和供水設施等組成。

　　工作原理：啟動前，干式報警閥前(與水源相連一側)的管道內充以壓力水，干式報警閥后的管道內充以壓縮空氣，報警閥處于關閉狀態。發生火災時，閉式噴頭熱敏感元件動作，噴頭開啟，管道中的壓縮空氣從噴頭噴出，使干式閥出口側壓力下降，造成報警閥前部水壓力大于后部氣壓力，干式報警閥被自動打開，壓力水進入供水管道，將剩余的壓縮空氣從已打開的噴頭處推出，然后噴水滅火。在干式報警閥被打開的同時，通向水力警鈴和壓力開關的通道也被打開，水流沖擊水力警鈴和壓力開關，并啟動水泵加壓供水。

　　干式自動噴水滅火系統的特點是：①報警閥后的管道中無水，不怕凍結，不怕溫度高;②由于噴頭動作后的排氣過程，所以滅火速度較濕式系統慢;③因為有充氣設備，建設投資較高，平常管理也比較復雜、要求高;④適用于環境在4℃以下和70℃以上而不宜采用濕式自動噴水滅火系統的地方，如冷庫，鍋爐房等場所。

　　干式系統的基本構成條件包括水源、加壓與穩壓設施、壓力氣源、報警裝置、管網及閉式噴頭等部分。

　　可見，干式自動噴水滅火系統的主要工作過程，與濕式自動噴水滅火系統區別在于前者噴頭動作后有一個排氣過程，這將影響滅火的速度和效果。對于管網容積較大的干式自動噴水滅火系統，設計時這種不利影響不能忽略，通常要在干式報警閥出口管道上，附加一個“排氣加速器”裝置，以加快報警閥處的降壓過程，讓報警閥快些啟動，使壓力水迅速進入充氣管網，縮短排氣時間，及早噴水滅火。?
