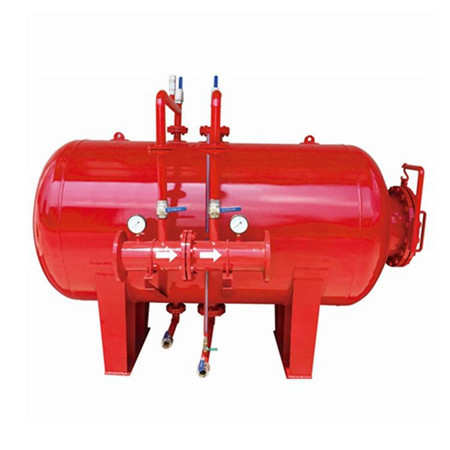

PHYM系列壓力式泡沫比例混合裝置由泡沫罐、壓力式比例混合器、隔膜、進水管、出液管及控制閥等組成。當壓力水流經該裝置的比例混合器時，能使水與泡沫按一定的比例進行自動混合，輸出泡沫混合液供泡沫產生器、泡沫槍、泡沫炮等噴射設備產生噴射空氣泡沫進行滅火。

　　PHYM系列貯罐壓力式泡沫比例混合裝置按填盛方式分隔膜式、普通型;按罐體放置方式分臥式、立式兩種形式。泡沫混合比一般為3%或6%，亦可提供8%的混合液用于中倍數泡沫滅火系統。該裝置混合液流量32-160L/s，貯罐容積有1000-15000L不同規格。

　　消防泡沫罐結構及工作原理：

　　消防泡沫罐采用貯罐，比例混合器組合形式，由罐體(普通型或隔膜型)、混合器總成、進水管路總成、出水管總成，排液管總成等組成。

　　當消防水泵的壓力水沿供水管道進入比例混合器時，一小部分壓力經進水管道流入泡沫液貯罐，將罐內(或隔膜內)的泡沫液壓出，泡沫液通過出液管道進入壓力比例混合器，在混合器中與水按規定的比例形成混合液流出混合器，再通過混合液管被送入泡沫產生設備，噴射泡沫進行滅火。該裝置中設定為水壓超過1.26MPa時即能自動泄壓，以保持裝置安全。

　　普通型：由于溢水環安裝在罐件內的最上方，進入管路流入罐內的壓力水能從罐內上方緩緩流出，水與泡沫液不會快速攪拌，保持比重大于水的泡沫藥劑始終在水的下方，以滿足比例混合器按比例使泡沫液與水的混合要求。

　　隔膜式貯罐：由于貯罐內帶有高強度橡膠膜，在使用過程中所貯存的泡沫原液不與水接觸，每次使用后所剩的泡沫原液不會失效。此外性能穩定的橡膠膜也可以貯存各類輕水泡沫原液。此外性能穩定的橡膠膜也可以貯存各類輕水泡沫原液。
